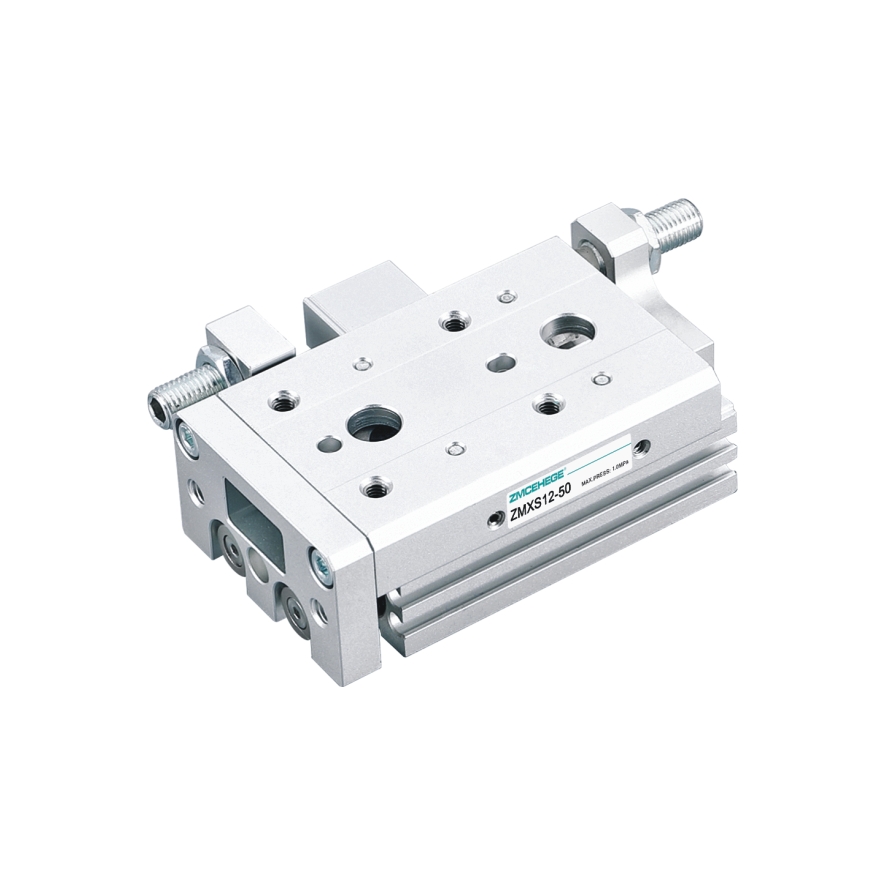

气动滑台(十字滚柱导轨)/双缸型

Product Description

*Optional with adjustable stroke device (0-5mm)

*可选择带可调行程装置(0-5mm)。

*Double cylinder design, 2 times output force, thin volume

*双气缸设计，2倍输出力，体积薄。

*The combination of cylinder and worktable reduces the overall size

*气缸及工作台相结合，使整体尺寸减小。

*Adopt Cross roller guide design, low friction, there is no gap between cylinder and worktable, suitable for precision assembly

*采用十字滚柱导轨设计，摩擦力小，气缸与工作台之间没有空隙存在，适合精密组装。

*Can be installed from three sides

*可从三面安装。

*Built-in magnetic ring type, magnetic switch can be installed

*内置磁环型，可安装磁性开关。

Categories

tel-phone

13817455525

DetailMessage

Model 型号	ZMXS 6	ZMXS 8	ZMXS 12	ZMXS 16	ZMXS 20	ZMXS 25
Cylinder bore(mm) 缸径(mm)	φ6×2 (equivalent to φ8) (相当于φ8)	φ8×2 (equivalent to φ11) (相当于φ11)	φ12×2 (equivalent to φ17) (相当于φ17)	φ16×2 (equivalent to φ22) (相当于φ22)	φ20×2 (equivalent to φ28) (相当于φ28)	φ25×2 (equivalent to φ35) (相当于φ35)
Using fluid 使用流体	Air 空气
Action mode 动作方式	Double action 双作用
Maximum operating pressure 最高使用压力	0.7MPa
Minimum operating pressure 最低使用压力	0.15MPa
Environment and fluid temperature 环境和流体温度	-10~+60℃(but not frozen) -10~+60℃(但未冻结)
Piston speed 活塞速度	50~500mm/s
Buffer 缓冲	Rubber buffer (standard) 橡胶缓冲(标准)
Oil supply 给油	No need 不需要
Connecting pipe bore 接管口径	M3×0.5	M5×0.8			Rc 1/8
