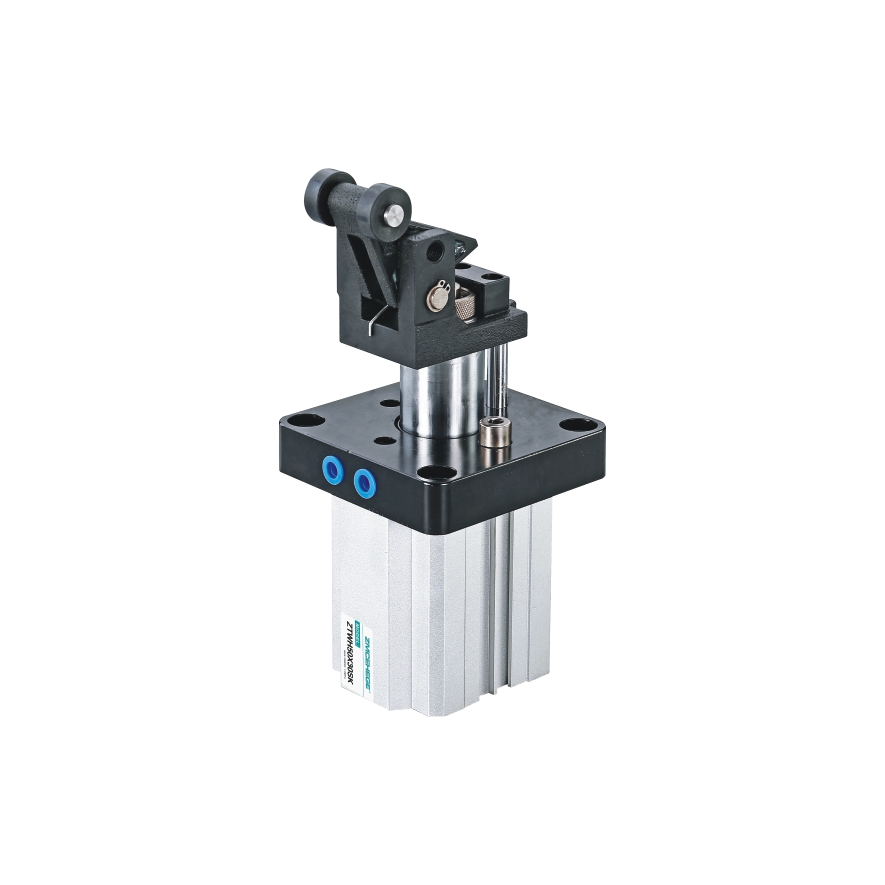

阻挡气缸

Product Description

1. Implement JIS standards;

1、执行JIS标准；

2. Thickening the piston rod can effectively improve the cylinder’s ability to resist impact;

2、加粗活塞杆，能有效提高气缸抵抗冲击的能力；

3. The heavy-duty blocking cylinder is equipped with an oil buffer or an adjustable oil buffer, which can absorb impact energy reliably;

3、重型阻挡气缸带有油压缓冲器或可调式油压缓冲器，能可靠吸收冲击能量；

4. The lever type roller structure blocking cylinder is equipped with a self-locking device, which can prevent the rocker arm from rebounding and pushing back the blocked object;

4、杠杆式滚轮结构阻挡气缸配有自锁装置，可防止摇臂回弹对被阻挡物体的回推；

5. Multiple series and specifications of blocking cylinder types are available for customers to choose from.

5、多种系列、规格的阻挡气缸型式可供客户选择使用。

Categories

tel-phone

13817455525

DetailMessage

产品系列

ZTWH

ZTWM

Inner diameter (mm)
内径(mm)

100

Working medium
工作介质

Air (passing through over 40μm filter)
空气(经40μm以上滤网过滤)

Action type
动作型式

Double action type, Single action introduction type
复动型、单动引入型

Operating pressure range
使用压力范围

Double action type
复动型

0.15~1.0MPa(23~145psi)

Single action introduction type
单动引入型

φ20:0.25~1.0MPa(35~145psi) Other：0.2~1.0MPa(28-145psi)
φ20:0.25~1.0MPa(35~145psi) 其它：0.2~1.0MPa(28-145psi)

Ensure pressure resistance
保证耐压力

1.5MPa(215psi)

Working temperature℃
工作温度℃

-20~70

Stroke tolerance range
行程公差范围

+1.0
0

Buffering type
缓冲型式

Collision cushion
防撞垫

Lubrication
润滑

No need
不需要

Installation method
安装方式

Flange type
法兰式

Blocking method
阻挡方式

Lever roller type (Unadjustable buffer)
杠杆式滚轮型
(不可调缓冲器)

Lever roller type(Adjustable buffer)
杠杆式滚轮型(可调缓冲器)

Connecting pipe bore[Note1]
接管口径[注1]

M5x0.8

PT1/8

PT1/4

PT1/8

Proximity sensor thread type
接近传感器牙型

M5x0.5

M8x1.0
