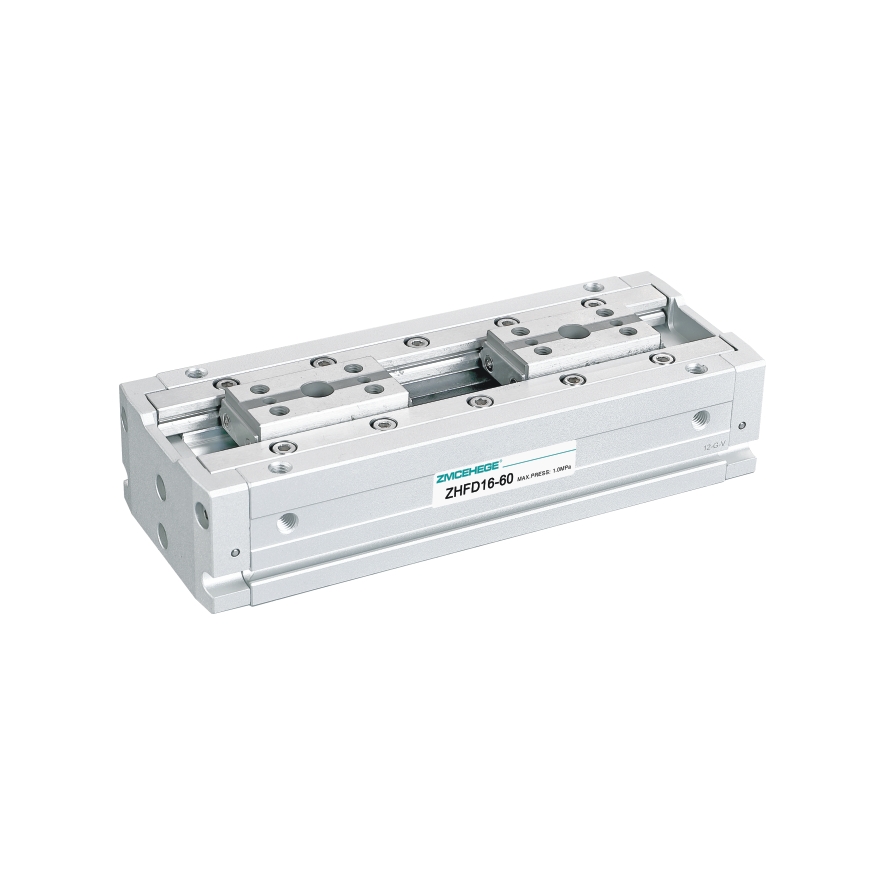

薄型气动手指

Product Description

1. Double track design, increasing the bearing span for better bending torque load;

1、双轨设计，加大承载跨距，弯矩负载更佳；

2. Double piston drive with double output can achieve greater clamping force;

2、双活塞驱动双倍出力，可获得较大的夹持力；

3. The bottom of the body is equipped with a positioning pin hole, which effectively improves installation accuracy and improves the consistency of repeated disassembly and assembly;

3、本体底部设有定位销孔，有效提升安装精度，并提高重复拆装定体的一致性；

4. The gripper guide rail is made of stainless steel, with high rigidity and corrosion resistance;

4、夹爪导轨采用不锈钢材质，高刚性，耐腐蚀性；

5. Can be installed from four directions with high degrees of freedom;

5、可从四方向安装，自由度高；

6. The overall height is about 50% lower than the parallel clamp product with the same clamping force, effectively reducing the device space and shaking torque.

6、整体高度与同夹持力之平行夹爪产品约降低50%，有效减少装置空间及晃动力矩。

Categories

tel-phone

13817455525

DetailMessage

Inner diameter (mm) 内径(mm)	8		12	16	20	25
Action type 动作型式	Double action type 复动型
Working medium 工作介质	Air (passing through over 40μm filter) 空气(经40μm以上滤网过滤)
Operating pressure range 使用压力范围	0.15~0.7MPa(22~100psi)(1.5~7.0bar)
Ensure pressure resistance 保证耐压力	1.2MPa(175psi)(12bar)
Working temperature℃ 工作温度℃	-20~70
Oil supply 给油	No need 不需要
Pepetition accuracy(mm) 重复精度mm	±0.05
Maximum usage frequency 最高使用频率	Short and medium stroke: 120(c.p.m) Long stroke: 60(c.p.m) 中短行程：120(c.p.m) 长行程：60(c.p.m)
Sensor 所配传感器	CMSH、DMSH(S)
Connecting pipe bore 接管口径	M3×0.5	M5×0.8
