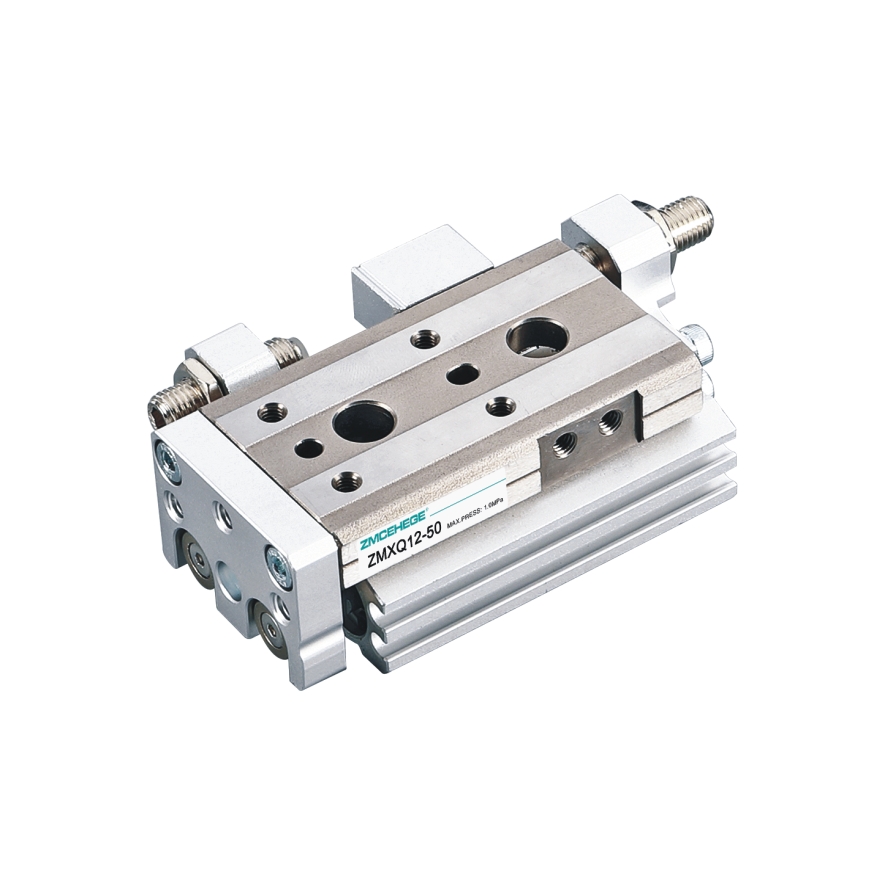

气动滑台(循环式直线导轨)/双缸型

Product Description

*Small size, solid and highly precision

*体积小，坚固，精度高

*Combination of small size cylinder and circulating linear guide rail

*小型气缸与循环式直线导轨的组合

*Parallelism: 30μm，Verticality: 50μm

*平行度：30μm，垂直度：50μm

*Double cylinder design with 2 times output force

*双气缸设计，2倍输出力

*High load torque

*负载力矩大

*Adjustable stroke (with stroke adjustment device)

*可调节行程(带有调行程装置)

Categories

tel-phone

13817455525

DetailMessage

Model 型号	ZMXQ 6	ZMXQ 8	ZMXQ 12	ZMXQ 16	ZMXQ 20	ZMXQ 25
Cylinder bore(mm) 缸径(mm)	φ6×2 (equivalent to φ8) (相当于φ8)	φ8×2 (equivalent to φ11) (相当于φ11)	φ12×2 (equivalent to φ17) (相当于φ17)	φ16×2 (equivalent to φ22) (相当于φ22)	φ20×2 (equivalent to φ28) (相当于φ28)	φ25×2 (equivalent to φ35) (相当于φ35)
Using fluid 使用流体	Air 空气
Action mode 动作方式	Double action 双作用
Maximum operating pressure 最高使用压力	0.7MPa
Minimum operating pressure 最低使用压力	0.15MPa
Environment and fluid temperature 环境和流体温度	-10~+60℃(but not frozen) -10~+60℃(但未冻结)
Piston speed 活塞速度	50~500mm/s(metal limiter: 50~200mm/s) 50~500mm/s(金属限位器：50~200mm/s)
Buffer 缓冲	Rubber buffer (standard)、hydraulic buffer、none (metal limiter) 橡胶缓冲(标准)、液压缓冲器、无(金属限位器)
Stroke length tolerance (mm) 行程长度公差(mm)	+1 0
Oil supply 给油	No need 不需要
Connecting pipe bore 接管口径	M5×0.8				Rc1/8
