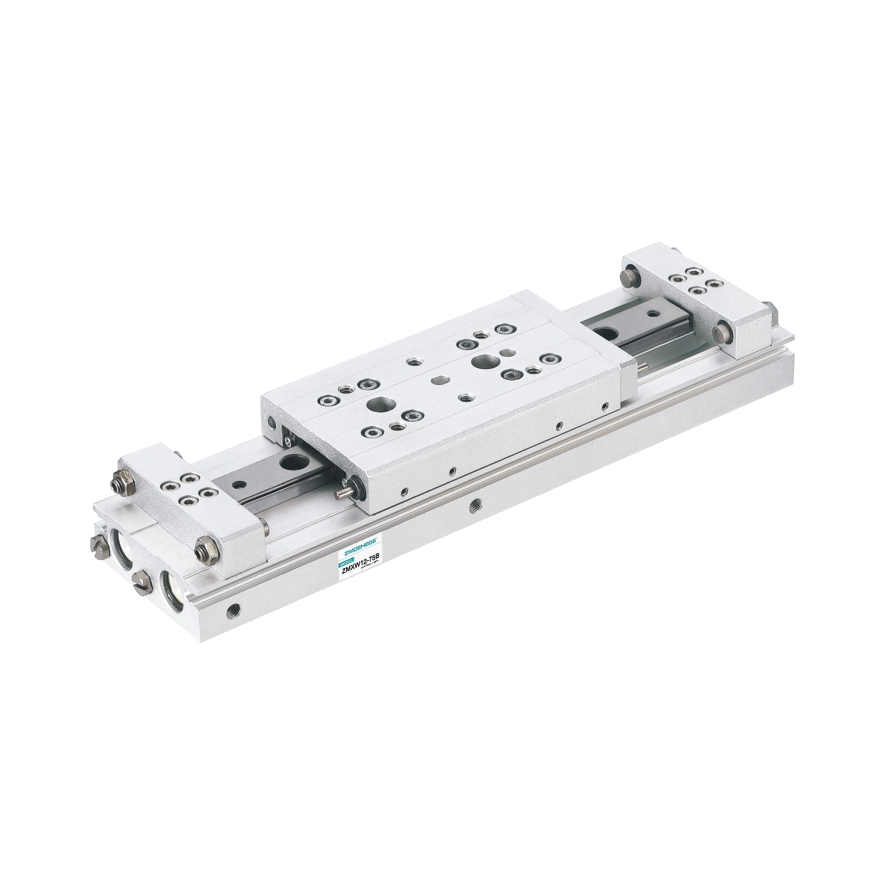

精确气动滑台(循环式直线导轨)

Product Description

*Design combining a work table and double cylinder

*工作台及双缸气缸相结合设计

*Double cylinder design with 2 times output force

*双气缸设计，输出力2倍

*Supply air from front or side

*可正面或侧面供气

*Adopt linear guide rails, solid and highly precision

*采用直线导轨，坚固及精度高

*Built-in magnetic ring, easy to install magnetic switch

*内置磁环，安装磁性开关方便

*Equipped with a stroke adjustment device, maximum 10mm

*附有调行程装置，最大10mm

*Standard type with rubber buffer can reduce vibration and noise caused by impact, or you can order built-in hydraulic buffer to improve vibration absorption efficiency and reduce noise.

*标准型带橡胶缓冲，可降低由撞击产生的振动及噪声，亦可定购内置液压缓冲器，提高吸振效能及降低噪声。

Categories

tel-phone

13817455525

DetailMessage

Model 型号	ZMXW 8	ZMXW 12	ZMXW 16	ZMXW 20	ZMXW 25
Cylinder bore(mm) 缸径(mm)	φ8×2 (equivalent to φ11) (相当于φ11)	φ12×2 (equivalent to φ17) (相当于φ17)	φ16×2 (equivalent to φ22.6) (相当于φ22.6)	φ20×2 (equivalent to φ28.3) (相当于φ28.3)	φ25×2 (equivalent to φ35) (相当于φ35)
Using fluid 使用流体	Air 空气
Action mode 动作方式	Double action 双作用
Operating pressure range 使用压力范围	0.15~0.7MPa
Environment and fluid temperature 环境和流体温度	-10~+60℃(but not frozen) -10~+60℃(但未冻结)
Piston speed 活塞速度	50~500mm/s
Stroke adjustment range 行程调整范围	5mm on one side (10mm on both sides) 单侧5mm(两侧10mm)
Buffer 缓冲	Rubber buffer on both ends (standard)/Hydraulic buffer on both ends (option) 两端橡胶缓冲(标准)/两端液压缓冲器(可选)
Oil supply 给油	No need 不需要
Connecting pipe bore 接管口径	M5×0.8			Rc 1/8
