气缸系列

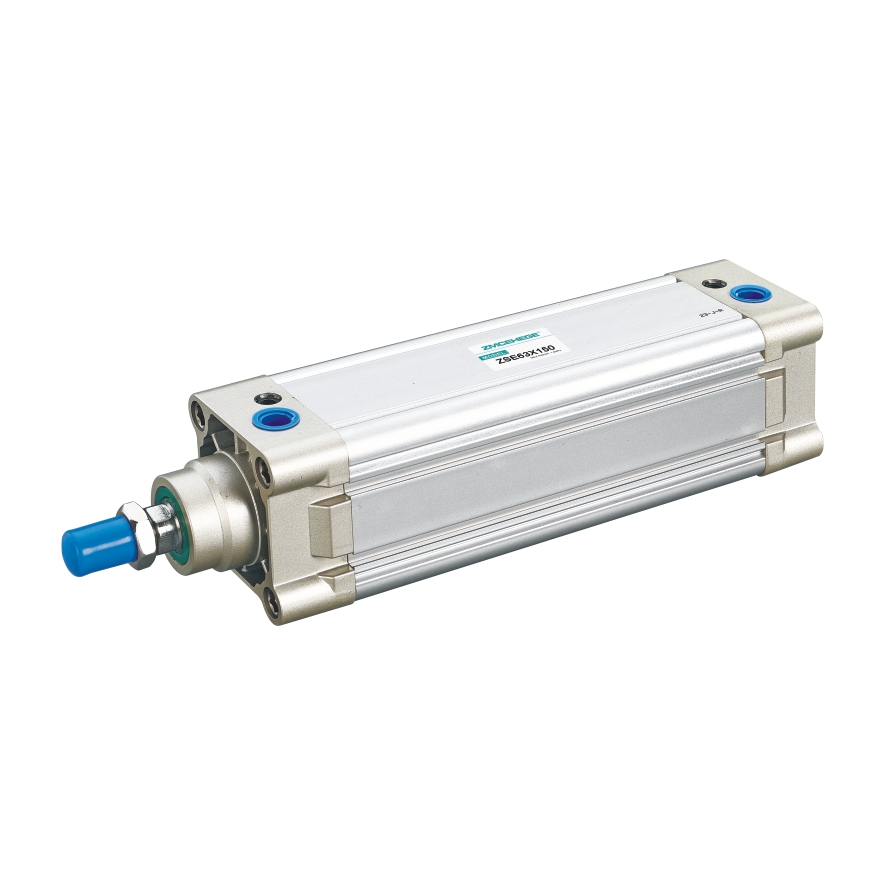

ISO15552标准气缸

Product Description

1.ISO15552, VDMA24562 standard cylinder;

1.ISO15552，VDMA24562标准气缸

2. The piston seal adopts twoType Y one-way sealing structures with compensation function, long service life, and low starting pressure;

2.活塞密封采用两个Y型单向密封结构，有补偿功能，寿命长，启动压力低；

3.Square aluminum tube, without rod, with good anti-corrosion performance

3.方形铝管，无拉杆，防腐性能好；

4. The cylinder buffer adjustment is stable;

4.气缸缓冲调节平稳；

5. Multiple specifications of cylinders and cylinder installation accessories are available for customers to choose from and use;

5.多种规格的气缸及气缸安装附件可供客户选择使用。

Categories

tel-phone

13817455525

DetailMessage

Inner diameter (mm)
内径(mm)

100

125

Action mode
动作方式

Double action type
复动型

Working medium
工作介质

Air (passing through over 40μm filter)
空气(经40μm以上滤网过滤)

Fixed type固定型式

ZSE

Basic type FA FB CA CB CR LB TC FTC TCM1 TCM2
基本型FA FB CA CB CR LB TC FTC TCM1 TCM2

ZSED

Basic type FA LB TC ETC TCM1 TCM2
基本型FA LB TC ETC TCM1 TCM2

ZSEJ

Operating pressure range
使用压力范围

0.15~1.0MPa(22~145Psi)(1.5~10.0bar)

Ensure pressure resistance
保证耐压力

1.5MPa(215Psi)(15bar)

Working temperature °C
工作温度℃

-20~70

Operating speed range
使用速度范围mm/s

30~800

30~500

Stroke tolerance range
行程公差范围

0~250

+1.0
0

251~1000

+1.4
0

1001~1500

+1.8
0

Buffering type
缓冲型式

Adjustable buffering
可调缓冲

Buffering stoke
缓冲行程mm

Connecting pipe bore
*接管口径

PT1/8

PT1/4

PT3/8

PT1/2

Inner diameter (mm) 内径(mm)	Standard stroke (mm) 标准行程(mm)	Maximum stroke 最大行程	Allowable Stroke 容许行程
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	1800
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800	1200	1800
50	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 500 1000	1200	1800
63		1500	1800
80		1500	1800
100		1500	1800
125		1500	1800
