气缸系列

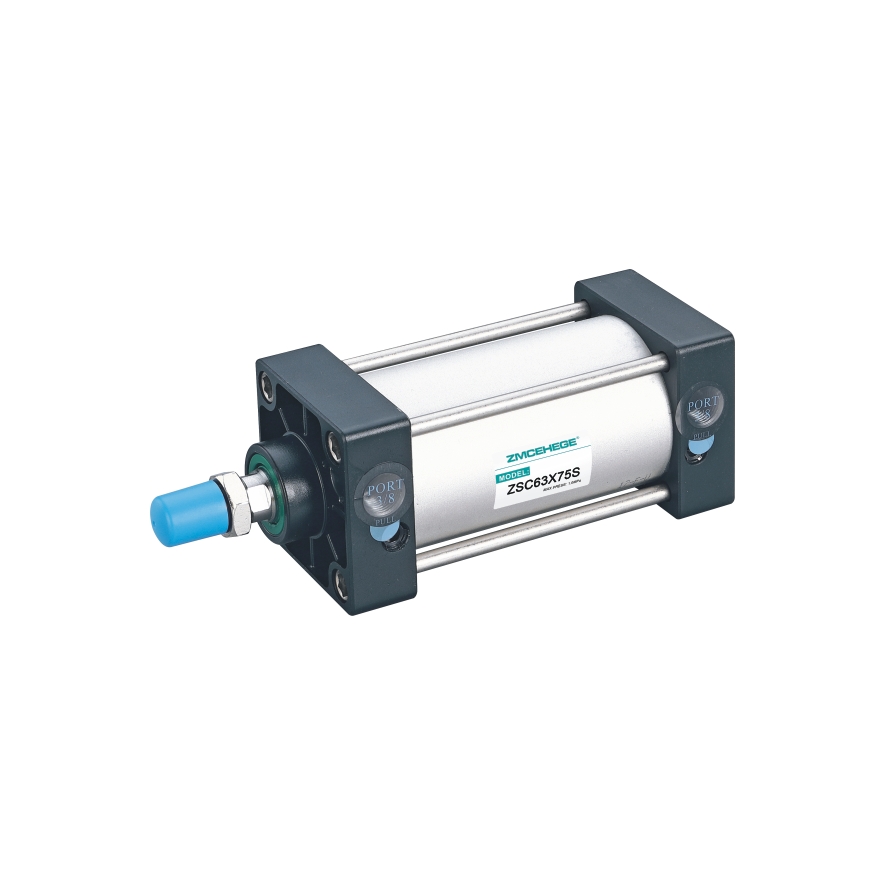

标准气缸(拉杆式)

Product Description

1. The company’s standard cylinder;

1、本企业标准气缸；

2. The piston seal adopts a special-shaped bidirectional sealing structure, which is compact in size and has oil storage function;

2、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；

3. For rod type cylinders, the front and rear covers are connected to the aluminum cylinder block with pillars, ensuring good reliability;

3、为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好；

4. Compared with the ISO 15552 standard cylinder, the ZSC series cylinder with the same bore has a smaller length;

4、与ISO 15552标准气缸相比，同缸径ZSC系列气缸长度小；

5. Cylinder buffers adjust smoothly;

5、气缸缓冲调节平稳；

6. Multiple specifications of cylinders and cylinder installation accessories are available for customers to choose from and use;

6、多种规格的气缸及气缸安装附件可供客户选择使用；

7. Choosing high-temperature sealing materials can ensure the normal operation of the cylinder under 150°C conditions.

7、选择耐高温密封材料，可保证气缸在150℃条件下正常工作。

Categories

tel-phone

13817455525

DetailMessage

Inner diameter (mm)
内径(mm)

100

125

160

200

250

Action mode
动作方式

Double action type
复动型

Working medium
工作介质

Air (passing through over 40μm filter)
空气(经40μm以上滤网过滤)

Fixed type
固定型式

ZSC Series
ZSC系列

Basic type FA type FB type CA type CB type LB type TC type TCM1 type
基本型FA型 FB型 CA型 CB型 LB型 TC型 TCM1型

ZSCD，ZSCJ Series
ZSCD，ZSCJ系列

Basic type FA type LB type TC type TCM1 type
基本型FA型LB型TC型TCM1型

Operating pressure range
使用压力范围

0.1~1.0MPa(15~145Psi)(1.0~10.0bar)

Ensure pressure resistance
保证耐压力

1.5MPa(215Psi)(15bar)

Working temperature °C
工作温度℃

-20~80

Operating speed range
使用速度范围mm/s

30~800

Stroke tolerance range
行程公差范围

0~250

+1.0
0

251~1000

+1.4
0

1001~1500

+1.8
0

Buffering type
缓冲型式

Adjustable buffering
可调缓冲

Buffering stoke
缓冲行程mm

Connecting pipe bore
*接管口径

PT1/8

PT1/4

PT3/8

PT1/2

PT3/4

Pt1

Inner diameter (mm) 内径(mm)	Standard stroke (mm) 标准行程(mm)	Maximum stroke 最大行程	Allowable Stroke 容许行程
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	2000
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 500 1000	1200	2000
50		1200	2000
63		1500	2000
80		1500	2000
100		1500	2000
125		1500	2000
160		1500	2000
200		1500	2000
250		1500	2000
