气缸系列

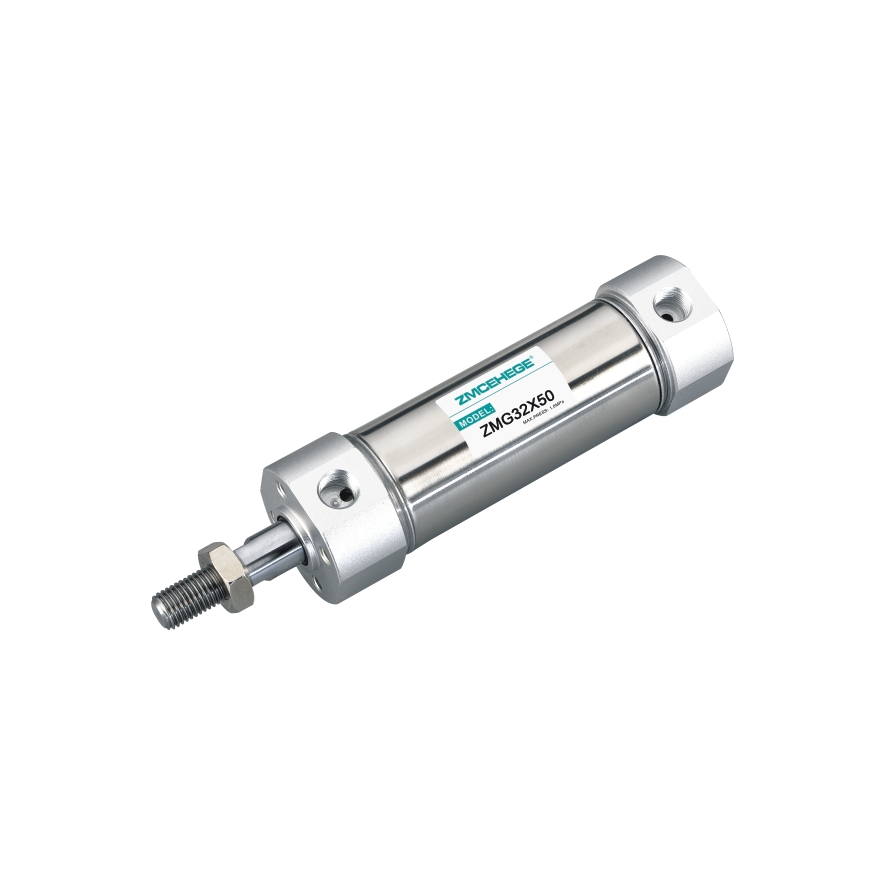

不锈钢迷你气缸

Product Description

1. Implement JIS standards;

1.执行JIS标准；

2. The piston seal adopts a special-shaped bidirectional sealing structure, which is compact in size and has oil storage function;

2.活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；

3. The front and rear covers are equipped with fixed anti-collision pads, which can reduce the impact of cylinder reversing;

3.前后盖带固定式防撞垫，可减少气缸的换向冲击；

4. The front and rear covers are connected to the stainless steel cylinder body with a riveted roll wrap structure, ensuring reliable connection;

4.前后盖与不锈钢缸体采用铆合滚包结构，连接可靠；

5. The cylinder body is made of high-precision stainless steel pipes, which have high strength and corrosion resistance;

5.缸体采用高精度不锈钢管，强度高，抗腐蚀；

6. Multiple specifications of cylinders and cylinder installation accessories are available for customers to choose from and use;

6.多种规格的气缸及气缸安装附件可供客户选择使用。

Categories

tel-phone

13817455525

DetailMessage

Inner diameter (mm)
内径(mm)

Action type
动作型式

ZMSG/ZMTG

Single action type
单动型

ZMG/ZMGD

Double action type
复动型

ZMGC/ZMGCD

Double action buffering type
复动缓冲型

Working medium
工作介质

Air (passing through over 40μm filter)
空气(经40μm以上滤网过滤)

Operating pressure range
使用压力范围

Double action type
复动型

0.15~1.0MPa(22~145psi)(1.5~10.0bar)

Single action type
单动型

0.2~1.0MPa(28~145psi)(2.0~10.0bar)

Ensure pressure resistance
保证耐压力

1.5MPa(215psi)(15bar)

Operating temperature range
使用温度范围℃

-20~70

Operating speed range
使用速度范围mm/s

Double action type: 30~800, Single action type: 50~800
复动型：30~800，单动型50~800

Stroke tolerance range
行程公差范围

0~150

+1.0
0

＞150

+1.5
0

Buffering type
缓冲型式

Adjustable buffering, Collision cushion
可调缓冲、防撞垫

Adjustable buffering
可调缓冲

Connecting pipe bore
接管口径

Adjustable buffer type
可调缓冲型

M5×0.8

PT1/8

PT1/4

Anti-collision pad buffering type
防撞垫缓冲型

PT1/8

－

Inner diameter (mm) 内径(mm)		Stroke (mm) 行程(mm)		Maximum stroke 最大行程	Allowable Stroke 容许行程
Inner diameter (mm) 内径(mm)		Standard stroke (mm) 标准行程(mm)	Long stroke 长行程	Maximum stroke 最大行程	Allowable Stroke 容许行程
ZMG ZMGC	20	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200	201~500	500	800
	25	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	301~500	500	800
	32	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	301~500	500	800
	40	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	301~500	500	800
	50	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	301~500	500	800
	63	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	301~500	500	800
ZMGD ZMGCD	20	10 15 20 25 30 40 50 60 75 80 100 125 150	-	300	-
	25	160 175 200 250 300	-	300	-
	32	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	-	500	-
	40	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	-	500	-
	50	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	-	500	-
	63	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	-	500	-
ZMSD ZMTD	20	10 15 20 25 30 40 50 60 75 80 100 125 150	-	-	-
	25	10 15 20 25 30 40 50 60 75 80 100 125 150	-	-	-
	32	10 15 20 25 30 40 50 60 75 80 100 125 150	-	-	-
	40	10 15 20 25 30 40 50 60 75 80 100 125 150	-	-	-
