气缸系列

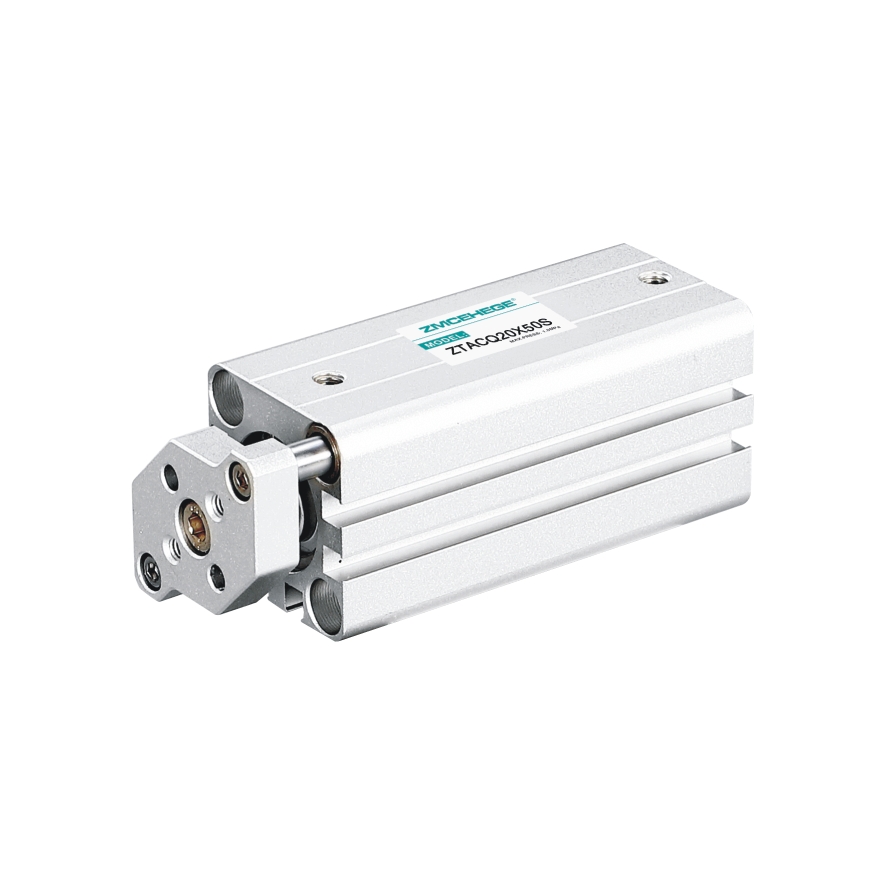

超薄气缸-带导杆型

Product Description

1. Implement JIS standards with a double guide rod structure;

1、执行JIS标准，带双导杆型结构；

2. The cylinder block and front and rear covers are fixed with C-shaped retaining rings, and the piston and piston rod are riveted in a compact and reliable structure;

2、缸体与前、后盖采用C形扣环固定，活塞与活塞杆采用铆合结构，紧凑可靠；

3. Honing treatment on the cylinder bore, with good wear resistance and durability;

3、缸体内径珩磨处理，耐磨、耐久性好；

4. The front cover has a longer guiding distance and good guiding performance;

4、前盖导向距离加长，导向性能好；

5. Compact structure, which can effectively save installation space;

5、紧凑型结构，能有效节省安装空间；

6. There are sensor slots around the cylinder block, making installation of sensors convenient;

6、缸体周边带有传感器槽，安装传感器方便；

7. The double guide rod anti rotation structure has good resistance to bending and torsion, and can withstand large motion loads and lateral loads.

7、双导杆防旋转结构，具有良好的抗弯曲及抗扭转性能，可以承受较大的运动负载和侧向负载。

Categories

tel-phone

13817455525

DetailMessage

Inner diameter (mm)
内径(mm)

100

Action type
动作型式

Double action type
复动型

Working medium
工作介质

Air (passing through over 40μm filter)
空气(经40μm以上滤网过滤)

Operating pressure range
使用压力范围

0.15~1.0MPa(22~145Psi)

Ensure pressure resistance
保证耐压力

1.5MPa(215Psi)

Operating temperature range
使用温度范围℃

-20~70

Operating speed range
使用速度范围

30~500mm/s

Stroke tolerance range
行程公差范围

+1.0
0

Buffering type
缓冲型式

Collision cushion
防撞垫

*Connecting pipe bore
*接管口径

M5×0.8

PT1/8

PT1/4

PT3/8

Non-rotating precision
**不回转精度

±0.2°

±0.1°
