气缸系列

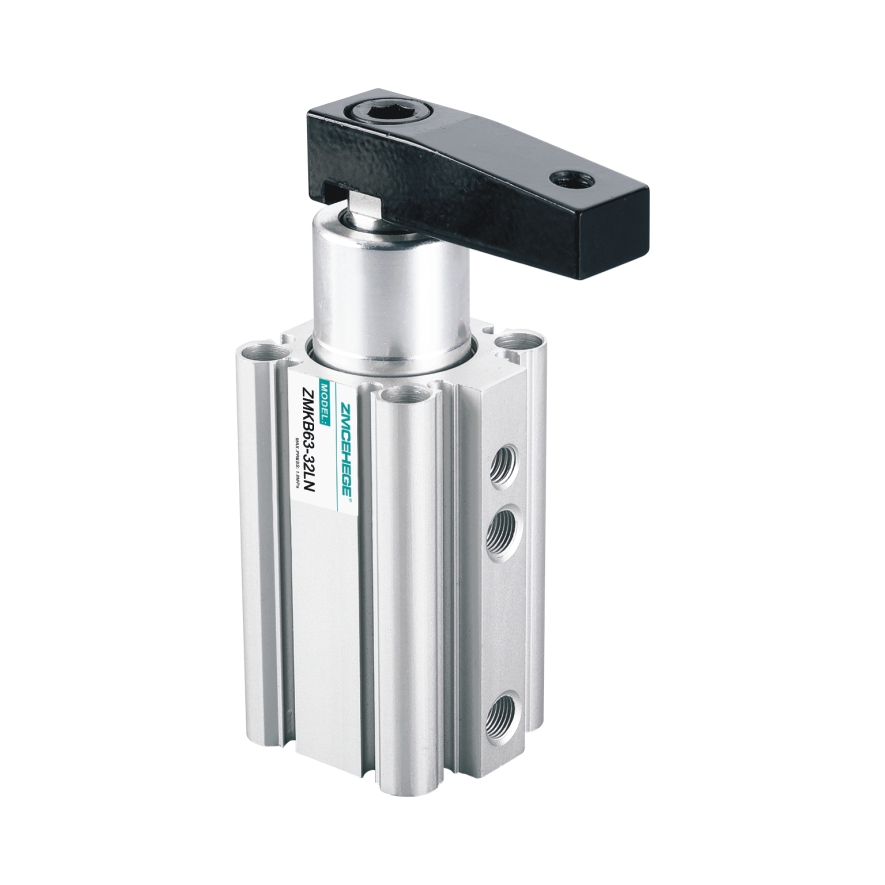

回转夹紧气缸(标准型)

Product Description

In addition to standard model, there are also high load ZMK2 series (cylinder bore φ20~φ63), can carry a larger rotation inertia with same cylinder bore.

除标准型外，还有高负载型ZMK2系列(缸径φ20~φ63)，在同样缸径下，可承载更大的转动惯量。

Categories

tel-phone

13817455525

DetailMessage

Cylinder bore(mm) 缸径(mm)	12	16	20	25	32	40	50	63
Using fluid 使用流体	Air 空气
Action mode 动作方式	Double action 双作用
Maximum operating pressure 最高使用压力	1MPa
Minimum operating pressure 最低使用压力	0.1MPa
Environment and fluid temperature 环境和流体温度	Magnetic switch: -10~+60°C Non magnetic switch: -10~+70°C 带磁性开关：-10~+60°C 无磁性开关：-10~+70°C
Piston speed 活塞速度	50～200 mm/s
Buffer 缓冲	Rubber buffer 橡胶缓冲
Stroke tolerance mm 行程公差mm	+0.6 -0.4
Oil supply 给油	No need 不需要
Rotation angle 回转角度	90°±10°
Rotation direction 回转方向	Left·Right 左·右
Rotation stroke (mm) 回转行程(mm)	7.5		9.5		15		19
Clamping stroke(mm) 夹紧行程(mm)	10·20						20·50
Allowable bending torque(N·m) 允许弯矩(N·m)	1	3.8	7	13	27	47	107	182
Clamping force (N) 夹紧力(N)	40	7.5	100	185	300	525	825	1400
Precision of piston rod non-rotating 活塞杆不回转精度	±1.4°	±1 . 2°			±0.9°		±0 . 7°
Connecting pipe bore 接管口径	M5x0.8				Rc¹/s		Rc1/4
