气缸系列

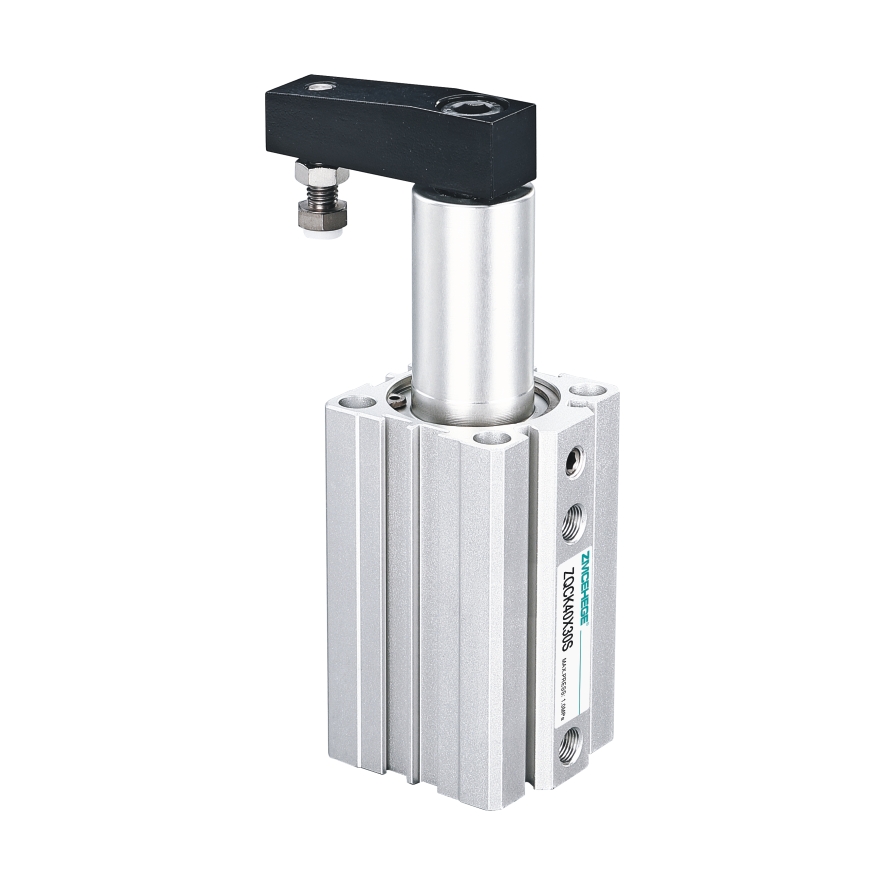

回转夹紧气缸

Product Description

1. suitable for welding environment, the piston rod adopts QPQ treatment, the surface anti-welding slag performance is better than the hard chrome plated piston rod;

1、适合焊接环境使用，活塞杆采用QPQ处理，表面防焊渣性能优于镀硬铬处理的活塞杆；

2. The front cover with stainless steel dust ring, durable, resistant to dust and splashing welding slag damage to the cylinder, more reliable than the dust jacket;

2、前盖带不锈钢刮尘圈，坚固耐用，抵抗灰尘及飞溅的焊渣对气缸带来的伤害，比防尘套更可靠；

3. The body installation size and installation method are the same as ZACQ series, and ZACQ's installation accessories can be borrowed.

3、本体安装尺寸及安装方式与ZACQ系列相同，可借用ZACQ的安装附件。

Categories

tel-phone

13817455525

DetailMessage

Inner diameter (mm) 内径(mm)	12		16	20	25		32	40		50	63
Action type 动作型式	Double action type 复动型
Working medium 工作介质	Air (passing through over 40μm filter) 空气(经40μm以上滤网过滤)
Operating pressure range 使用压力范围	0.15~1.0MPa(22~145psi)(1.5~10bar)
Ensure pressure resistance 保证耐压力	1.5MPa(215psi)(15bar)
Working temperature 工作温度	-20~70℃
Operating speed range 使用速度范围	50~200mm/s
Rotation angle 旋转角度	90°
Repetitive positioning accuracy 重复定位精度	±2°
Rotation direction 旋转方向	Left or right rotation 左旋或右旋
Rotating stroke(mm) 旋转行程(mm)	7.5			9.5			15			19
Clamping stroke(mm) 夹紧行程(mm)	10 20	10 20 30				10 20 30 50
Stroke tolerance range 行程公差范围	+1.0 0
Buffering type 缓冲型式	Anti-collision pad 防撞垫
Connecting pipe port[Note1] 接管口径[注1]	M5x0.8					PT1/8			PT1/4
