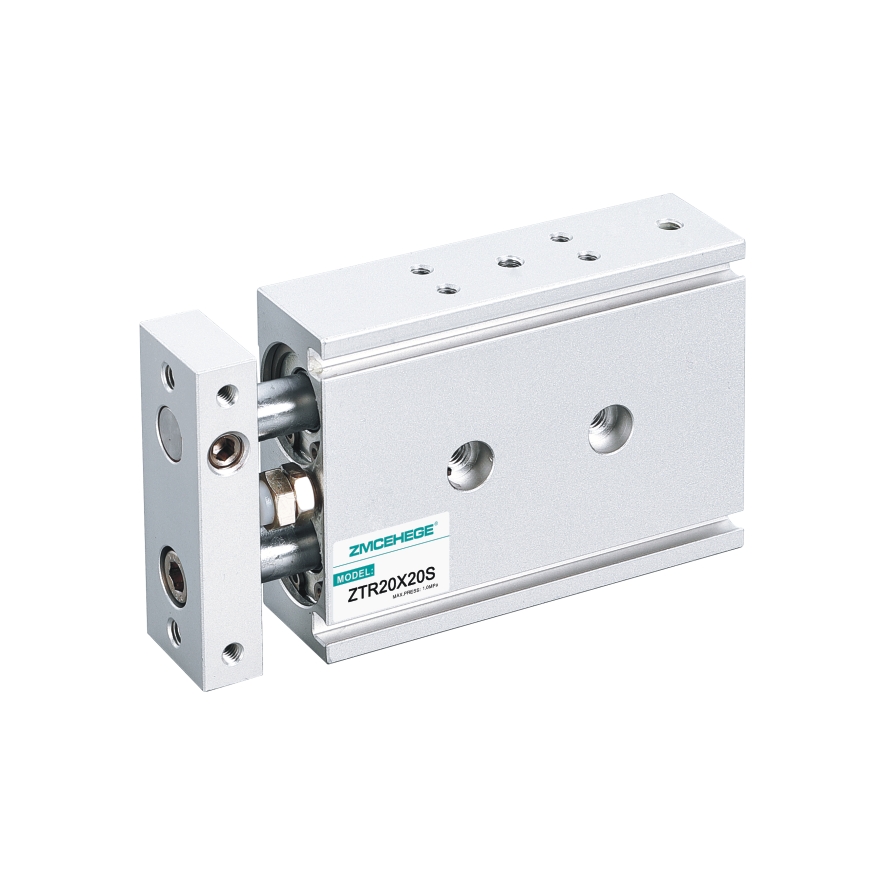

双轴气缸

Product Description

1. Implement JIS standards;

1、执行JIS标准；

2. High precision of non-rotating, small deflection at the piston rod end, suitable for precise guidance;

2、不回转精度高，活塞杆端挠度小，适用于精确导向；

3. Adopting extended sliding support guidance, without the need for additional lubrication, with good guidance performance;

3、采用加长型滑动支承导向，无需另外加油润滑，导向性能好；

4. The fixing plate has installation holes on all three sides, making it easy to load in multiple positions;

4、固定板三面均有安装孔，便于多位置加载；

5.Has certain resistance to bending and torsion, and can withstand certain lateral loads;

5、具有一定的抗弯曲及抗扭转性能，能承受一定的侧向负载；

6. The body has installation holes on all sides except for the axial direction, providing customers with multiple installation and fixing methods;

6、本体除轴向外，其余各面均有安装孔位，为客户提供多种安装固定方式；

7. There are two sets of intake and exhaust ports on both sides of the cylinder for practical selection;

7、气缸两侧有两组进、排气口供实际需要选用；

8. The front end anti-collision pad of the body can adjust the cylinder stroke and alleviate impact;

8、本体前端防撞垫可调整气缸行程，并缓解冲击；

9. The standard configuration of this series of cylinders is magnetic type, and non magnetic types are optional.

9、本系列气缸标准配置为附磁型，无不附磁型可选。

Categories

tel-phone

13817455525

DetailMessage

Inner diameter (mm)
内径(mm)

Action type
动作型式

Double action type
复动型

Working medium
工作介质

Air (passing through over 40μm filter)
空气(经40μm以上滤网过滤)

Operating pressure range
使用压力范围

0.15~1.0MPa(22~145Psi)

Ensure pressure resistance
保证耐压力

1.5MPa(215Psi)

Operating temperature range
使用温度范围

-20~70

Operating speed range
使用速度范围

30~500

Adjustment stroke mm
调整行程mm

-5~0

Stroke tolerance range
行程公差范围

≤100

+1.0
0

>100

+1.5
0

Buffering type
缓冲型式

Anti-collision pad
防撞垫

Non-rotating precision
不回转精度

±0.2°

±0.15°

±0.1°

Connecting pipe bore
接管口径

M5×0.8

PT1/8
