气缸系列

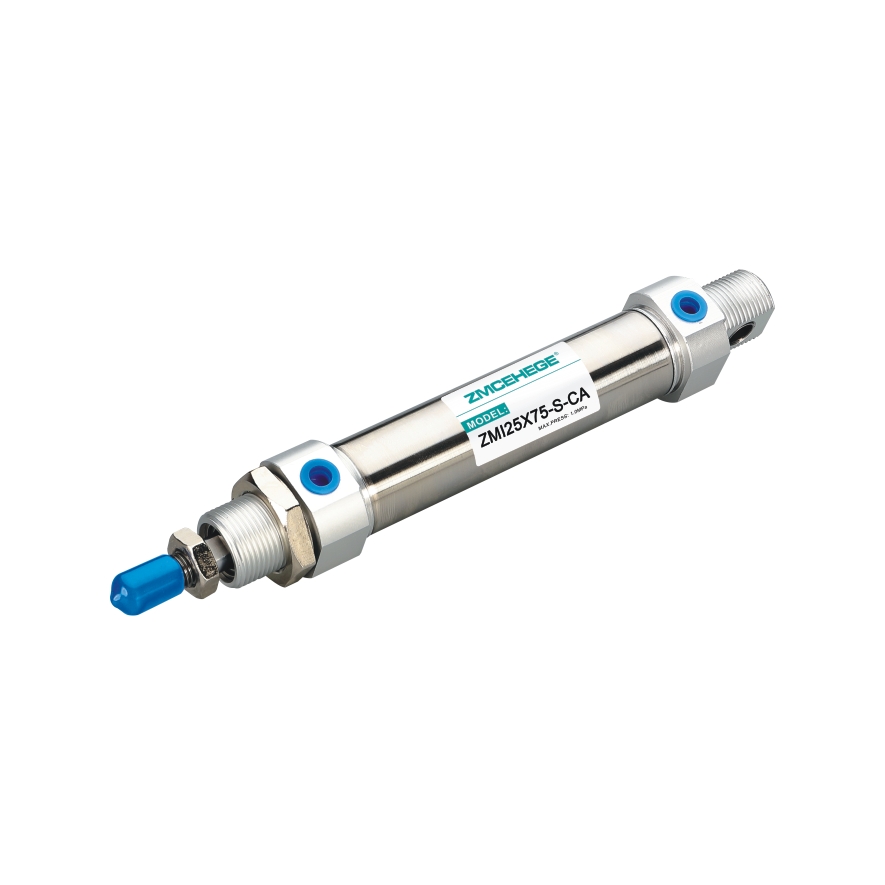

不锈钢(ISO6432)迷你气缸

Product Description

1. Complies with ISO6432 standard (φ8 ~ φ25);

1、符合ISO6432标准(φ8~φ25)；

2. The front and rear covers are equipped with fixed anti-collision pads, which can reduce the impact of cylinder reversing;

2、前后盖带固定式防撞垫，可减少气缸的换向冲击；

3. Multiple rear cover forms make cylinder installation more convenient;

3、多种后盖形式，使气缸安装更方便；

4. The front and rear covers are connected to the stainless steel cylinder body with a riveted roll wrap structure, ensuring reliable connection;

4、前后盖与不锈钢体采用铆合滚包结构，连接可靠；

5. The piston rod and cylinder block made of stainless steel material enable the cylinder to adapt to general corrosive working environments;

5、不锈钢材质的活塞杆及缸体，使气缸能适应一般腐蚀性工作环境；

6. Multiple specifications of cylinders and cylinder installation accessories are available for customers to choose from and use;

6、多种规格的气缸及气缸安装附件可供客户选择使用。

Categories

tel-phone

13817455525

DetailMessage

Inner diameter (mm)
内径(mm)

Action type
动作型式

Double action type, Single action extrusion type, Single action introduction type
复动型、单动押出型、单动引入型

－

Double action buffering type
复动缓冲型

Working medium
工作介质

Air (passing through over 40μm filter)
空气(经40μm以上滤网过滤)

Operating pressure range
使用压力范围

Double action type
复动型

0.15~1.0MPa(22~145psi)(1.5~10.0bar)

Single action type
单动型

0.2~1.0MPa(28~145psi)(2.0~10.0bar)

Ensure pressure resistance
保证耐压力

1.5MPa(215psi)(15bar)

Operating temperature range
使用温度范围℃

-20~70

Operating speed range
使用速度范围mm/s

Double action type: 30~800, Single action type: 50~800
复动型：30~800，单动型50~800

Stroke tolerance range
行程公差范围

0~150

+1.0
0

＞150

+1.5
0

Buffering type
缓冲型式

MIC series: adjustable buffering; Other series: collision cushion
MIC系列：可调式缓冲；其它系列：防撞垫

Connecting pipe bore
接管口径

M5×0.8

PT1/8

PT1/4

Inner diameter (mm) 内径(mm)			Standard stroke (mm) 标准行程(mm)	Maximum stroke 最大行程	Allowable Stroke 容许行程
ZMI	－	8	10 15 20 25 30 40 50 60 75 80 100 125 150	150	200
		10	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200	200	500
		12	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250	250
	ZMIC	16	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500	600
		20			800
		25
		32
		40
ZMID ZMIJ	－	8	10 15 20 25 30 40 50 60 75 80 100	100	-
		10	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200
		12		200
	ZMICD ZMICJ	16	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300	300
		20
		25
		32	10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 300 350 400 450 500	500
		40
ZMSI ZMTI		8	10 15 20 25 30 40 50	-	-
		10
		12
		16	10 15 20 25 30 40 50 60 75 80 100
		20	10 15 20 25 30 40 50 60 75 80 100 125 150
		25
		32
		40
