气缸系列

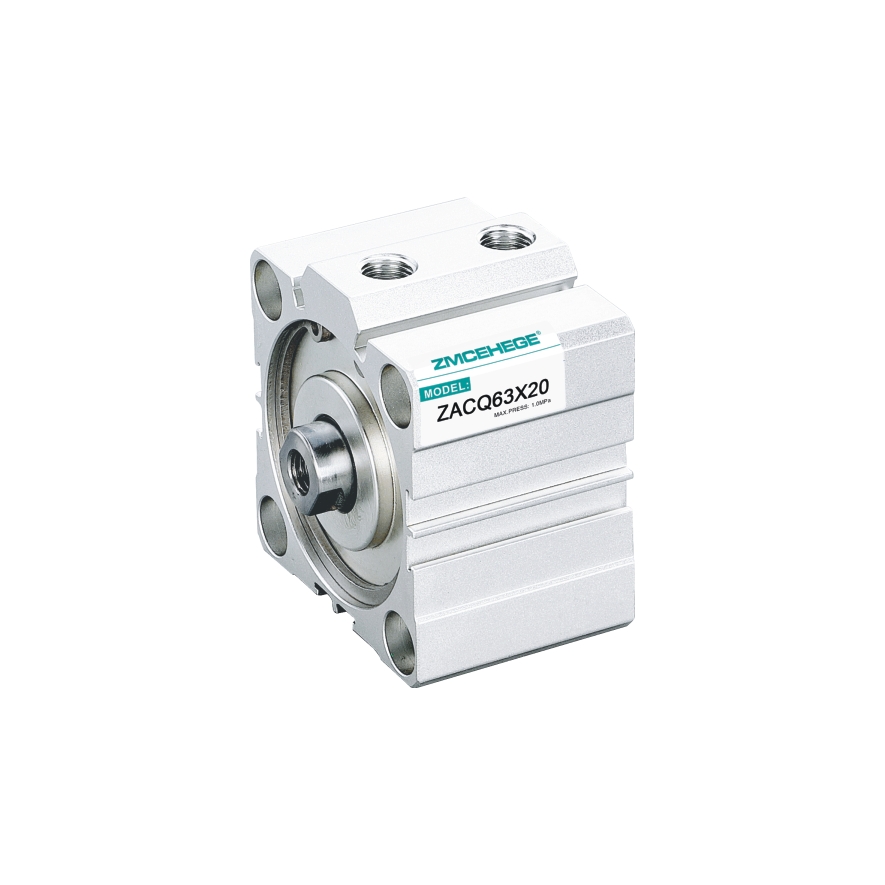

超薄气缸

Product Description

1、执行JIS标准；

2. The cylinder block and front and rear covers are fixed with C-shaped retaining rings, and the piston and piston rod are riveted in a compact and reliable structure;

2、缸体与前、后盖采用C形扣环固定，活塞与活塞杆采用铆合结构，紧凑可靠；

3. Honing treatment on the cylinder bore, with good wear resistance and durability;

3、缸体内径珩磨处理，耐磨、耐久性好；

4. The front cover has a longer guiding distance and good guiding performance;

4、前盖导向距离加长，导向性能好；

5. Compact structure, which can effectively save installation space;

5、紧凑型结构，能有效节省安装空间；

6. There are sensor slots around the cylinder block, making installation of sensors convenient;

6、缸体周边带有传感器槽，安装传感器方便；

7. Multiple specifications of installation accessories are available for selection.

7、多种规格安装附件可供选择。

Categories

tel-phone

13817455525

DetailMessage

Inner diameter (mm)
内径(mm)

100

Action mode
动作型式

Double action type
复动型

Single action extrusion type, Single action introduction type
单动型押出型、单动引入型

Working medium
工作介质

Air (passing through over 40μm filter)
空气(经40μm以上滤网过滤)

Operating pressure range
使用压力范围

Double action type
复动型

0.15~1.0MPa(22~145Psi)

Single action type
单动型

0.2~1.0MPa(28~145Psi)

Ensure pressure resistance
保证耐压力

1.5MPa(215Psi)

Operating temperature range
使用温度范围℃

-20~70

Operating speed range
使用速度范围

Double action type: 30~500mm/s, Single action type: 50~500mm/s
复动型：30~500mm/s单动型：50~500mm/s

Stroke tolerance range
行程公差范围

行程≤100

+1.0
0

行程>100

+1.5
0

Buffering type
缓冲型式

Collision cushion
防撞垫

*Connecting pipe bore
*接管口径

M5×0.8

G1/8

G1/4

G3/8
